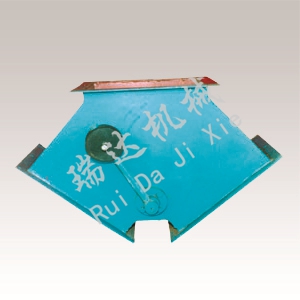

三通溜子 该系列三、四通溜子(又名分料器)广泛适用于建材、冶金、矿山、轻工、粮食等行业。作为固体晶粒、粉状物料输送系统中改变物料流向的理想设备。
结构特点:
该阀采用优质钢板焊接而成,根据不同的需要配备不同的执行机构,具有轻巧耐磨,开位指示明确,切换方便,操作灵活等特点。

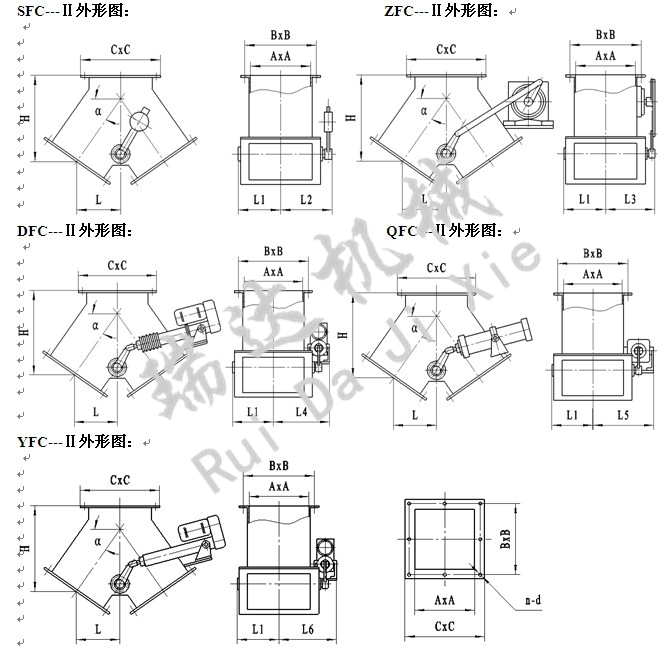

Ⅰ型为侧三通溜子,Ⅱ为正三通溜子,Ⅲ为四通溜子。其驱动方式分为:S手动,D电动,Z自动,Q气动, Y电液动。
性能参数:工作压力(MPa) 适用温度(℃) 适用物料比重(t/m3) 适用介质 0.01 ≤300 ≤2.5 晶粒、颗粒、粉状物料等 工作原理:
三、四通溜子主要由本体、分料板、传动轴、轴承座、密封副、摇杆、传动装置等组成。手动三、四通溜子,根据需要的方向
人工推动摇杆上的重锤,即完成介质流向的切换,满足工况的需要;电动三、四通溜子,指令控制元件使DT型电动推杆通电后,推动
摇杆转动阀轴即可完成介质流向的切换,满足工况的需要。自动三、四通溜子,配用DKJ型电动执行器,由电动执行器接受、变送、调
节DCS、PLC等上位仪表的控制信号或操作器手控信号,输出角位移带传动轴,把动力传给摇杆及阀轴带动分料板作同步旋转运动,
达到换向及任意调节的作用。电动执行器与分料板的开度同步反馈0~10mA或 4~20mA直流电信号,用户可根据电流信号来控制分料
板的任意开度,达到调节的目的。气动三、四通溜子,配用10A-5型气动元件,通过双控二位五通电控换向阀驱动气动推杆推动摇杆带
动阀轴、分料板即可完成介质流向的切换,满足工况的需要。电液动三、四通溜子,配用DYT型电液推杆,推动摇杆带动阀轴、分料板
即可完成介质流向的切换,满足工况的需要。
