耐磨矿渣溜子 耐磨矿渣溜子专用于破坏性大、磨损大的矿石、煤块、焦炭、 灰渣、钢渣等块状物料及粉状物料输送系统中,改变物料流向。普遍适用于建材、冶金、钢铁、矿山、煤炭、电力等行业,是输送系统中理想的耐磨切换设备。
结构特点:
耐磨矿渣溜子,采用特殊栅栏衬里,促使物料在栅栏中堆砌,下落的物料撞击栅栏及堆砌的物料,从而保护本体及分料板不受损坏。配用各式推杆,可远程控制或现场操作,且具有切换快,无污染,操作灵活,开关指示明确等特点。

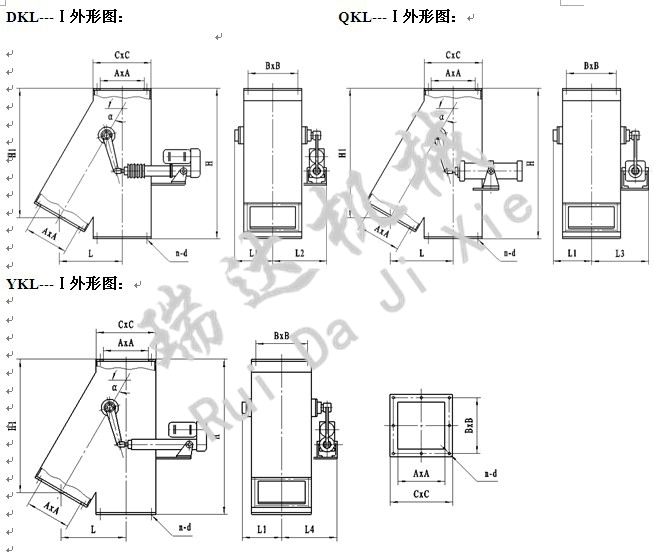

D为电动推杆式,Q为气动推杆式,Y为电液支推杆式;Ⅰ型为侧三通矿渣溜子,Ⅱ型为正三通矿渣溜子。
性能参数:工作压力(MPa) 适用温度(℃) 适用介质 0.01 ≤300 煤、矿石、焦炭、灰渣、钢渣等
工作原理:
耐磨矿渣溜子,主要由本体、分料板、传动轴、密封副、摇杆、传动装置等组成。物料由进料口进入,不规则地落入衬里栅栏中,形成一个防护体,继续下落的物料在分料板上形成一个堆料角后开始向下道工序倾泻。
当根据工况需要换向时,推杆推动摇杆,带动阀轴及分料板位移,分料板采用特殊结构,切刷不规则地堆积,以防止分料板被物料卡住或阻塞,随着分料板位移,物料的堆料角发生变化,当换向成功后,继续下落的物料在分料板上形成一个反方向堆料角,又开始为一个方向送料。
电 动耐磨矿渣溜子配用DT型电动推杆,控制元件被指令工作后,推杆通电,推动摇杆转动阀轴,带动分料板运动,即完成介质流向的切换,下落的物料又重复卸料程 序。电液动耐磨矿渣溜子,配用DYT型电液动推杆,推杆受控得电后,推动摇杆,带动分料板运动,介质换向。气动耐磨矿渣溜子,配用10A-5型气动推杆, 通过双控二位五通电控换向阀驱动推杆推动摇杆带动分料板运动,介质换向,以满足工况。
