XST系列 旋转高温三通阀 旋转高温三通阀适用于建材、矿山、电力、玻璃、轻工等行业的锅炉、窑炉、高炉余热的二次利用及烟气、废气治理的各种热风管道,是节能和切换高温气体的理想设备。

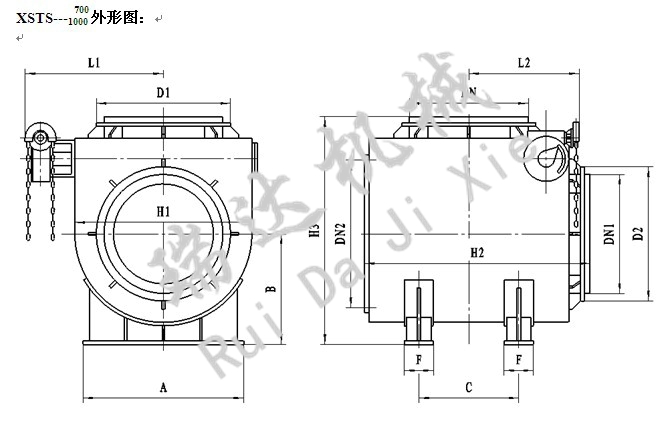

结构特点:旋转高温三通阀采用超强度热强钢、不锈钢和优质碳素钢焊接。耐温700℃,为双层结构,夹层衬有阻燃、耐温保热材料,内有耐热钢作耐热层,耐温1000℃,内衬耐火材料和隔热层。该阀磨擦小、耐磨性高,且高温不变形、不脱碳。工作原理:旋转高温三通阀由阀体、旋转翻板、密封副、轴和传动装置等部件构成。由传动装置带动轴和摇臂,使旋转翻板根据工况需要转换气流方向,达到封闭通道的密封状态。开启通道则通畅无阻。反之,则转换气流方向。XSTS 手动配用蜗轮传动装置。用链轮远距离操作,经蜗轮副带动轴作旋转,达到介质换向的目的。XSTQ 气动装置配用气动装置和蜗轮传动装置。手动由链轮传动蜗轮副,带动阀轴作旋转,气动由气动推杆推动摇杆带动阀轴作旋转,达到介质换向的目的。手动、气动可无干扰切换XSTQ--- 700 /1000外形连接尺寸:
使用说明:1.连接方式:进气口为法兰式连接,两个出气口为对焊式连接。2.安装时请注意进气方向(阀体上已标明), 操作时请注意翻板换向的方向。3.设备在运行时,应定期给传动部分加润滑油和检查传动部分运行情况。4.若长期存放,应使翻板处于下通道关闭状态,给传动部分加润滑油,不要露天堆置。运输及保管:
1.运输时应避免撞击阀门,阀门应处于全闭位置以防在运输中损坏翻板。2.运输时传动装置应悬空,防止传动轴受力过大而变形损坏。3.传动装置及传动部位应作防潮、防雨处理。4.该阀应存放在干燥的室内,不允许露天存放或堆置。长期存放时应使阀门处于关闭状态,各传动部位加润滑油,传动装置作防潮、防尘处理。
